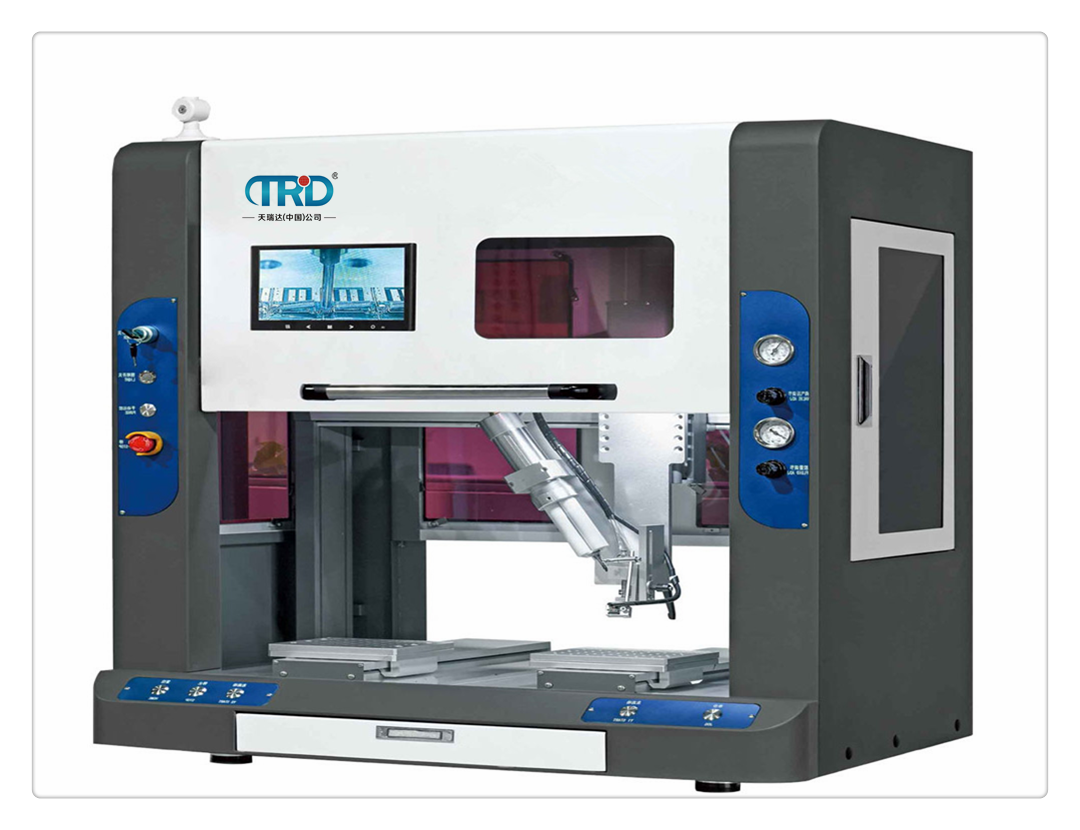

產品用途
適用于半導體封裝、PCB電子零件固定及保護、 LCD玻璃機板封裝粘住、移動電話機板點膠或按鍵點膠、揚聲器點膠、電池盒點膠封合、汽車零件涂布、 五金零件涂布接著、定量氣體、液體填充涂布、芯片邦定等各式需求點膠產業。
產品特點
◆ 可3D圓弧插補的PC-BASE控制系統，精心研制的控制卡讓其成為一臺真正可PTP及CP三軸圓弧插補的設備，讓您放心使用于任何非平面的3D點膠路徑。
◆ 人性化的人機界面使您輕輕松松完成程序設定：搭配圖示化按鍵設計，讓您彈指之間輕輕松松設定完成任何點膠路徑的設定。
◆ 設備機身采用CNC一體加工，有效保證了XYZ的垂直度，提高了設備的加工精度。
◆ 單機即可操作、安裝簡單方便,易學,易會,易上手。并可以提升效率，節省人力。
◆ 不需搭配外部電腦即可單機運作。不但安裝便利，人性化操作設定更是簡單方便。
◆ 高強度設備機身、確保XYZ的高水平垂直度和水平度。
◆ 可簡易完成各種路徑之矩陣復制、偏移修改、校正點設定……及各機臺之間的程序傳輸?shù)瘸瑥?qiáng)功能。
技術參考
型號 Models | TA系列 | |||
加工范圍 X/Y/Z working range | 200/200/100mm | 300/300/100mm | 400/400/100mm | 500/500/100mm |
旋轉范圍 R Rotation range | 360度 | |||
設備最大負載 X/Y/Z Load | 5 kg / 1 kg | |||
移動速度 X/Y/Z (mm/sec) | 0. -300/350mm/Axis(速度可調) | |||
分解能力 Reso lution | 0.01mm/Axis | |||
重復精度 Repeatability | ±0.01mm/Axis | |||
程序記錄容量 Program record capacity | 可存儲1000組 | |||
顯示方式 Program Display way | 液晶編程器顯示 | |||
馬達系統 Driving | 微步進精密馬達 | |||
傳動方式 Driving Method | X/Y Axis：Guide Z Axis：精密導軌 | |||
編程模式 Programming Method | 教導盒編程器 | |||
運動插補功能 Interpolation Function | 3 axis(3D立體空間任意路線皆可) | |||
I/0 訊號 I/O Signals port | 4 Inputs / 4 Outputs(預留備用IO信號接口) | |||
工作環境溫度 Working Temperature | 5-40℃ | |||
工作環境濕度 Working Relative Humidity | 10-90% no condensation | |||
外部控制接口 External control interface | USB | |||
是否提供加工定制 OGM / ODM | 是 | |||
